Теплый пол на кухне обычно реализуется нагревательными термоматами. Они не требуют согласований, потребляют немного электроэнергии, закрывается плиткой без дополнительных работ. Несмотря на то, что кухня в квартире является одним из самых теплых помещений, часто возникает необходимость дополнительного обогрева кухни. Для этой цели можно использовать переносные или стационарные электрообогреватели. Но лучшим вариантом обогрева кухни, является монтаж на кухне системы теплый пол.

Что такое термомат

По сути термомат, это подготовленный к укладке термокабель, закрепленный спиралью на монтажной сетке с фиксированным шагом витка. Также их называют нагревательные термоматы. Используется термоматы, как дополнительный (к стационарному) обогрев помещения.

Термомат имеет небольшую мощность “горячего” термокабеля. Ширина мата фиксирована и начинается от 0,5 метра.  Тепловой электрокабель мата может быть одножильным или двужильным.

Одним из несомненных достоинств термомата – он не требует толстой  стяжки пола после монтажа. Достаточно залить его тонким слоем наливного пола или сразу положить на него плитку на плиточный клей.

Посмотрим, как поэтапно сделать теплый пол на кухне, уложив термомат.

Статья по теме:  Как визуально увеличить маленькую кухню

Этапы работ

Работа включает следующие этапы:

  • Подготовительные работы
  • Выбор места под терморегулятор
  • Подготовка места под установку терморегулятора
  • Установка терморегулятора
  • Грунтовка пола
  • Укладка термомата
  • Установка терморегулятора
  • Укладка плитки на термомат
  • Проверка работоспособности

Теплый пол на кухне -подготовительные работы

  • Освободите полностью помещение кухни.
  • Нарисуйте чертеж кухни.
  • На чертеже определите места, где будет стоять стационарная мебель и бытовая техника. В этих местах укладка термомата не требуется.
  • С этой схемой едете в магазин, где вам рассчитают необходимую модель и мощность отопительной системы, из термомата.

Выбор места под терморегулятор

Терморегулятор – это устройство для регулирования температуры нагрева термомата. Термодотчик терморегулятора замуровывается в пол (об этом ниже).

Теплый пол на кухне
терморегуляторы
  • Выберете место, где будет располагаться терморегулятор.
  • Место установки терморегулятора выбирается произвольно, но на расстоянии не менее 30 см от пола.
  • Место установки терморегулятора не должно закрываться мебелью и не должно располагаться близко к открытой воде.

теплый-пол-кухня-14

Теплый пол на кухне

Статья по теме:  Наливной пол на кухне

Подготовка места под установку терморегулятора

Терморегулятор устанавливается в монтажную коробку, как розетка. Правда, стоит отметить, что бывают терморегуляторы открытой установки.

  • Подготовьте место для установки монтажной коробки под терморегулятор.

Теплый пол на кухне

теплый-пол-кухня-15

  • Подведите питание (220Вольт) к месту установки терморегулятора.
  • Сделайте штробу от места установки терморегулятора до пола и далее по полу на 1 метр от стены.
  • Штроба по стене должна иметь размер достаточный для замуровывания в ней двух гофрированных труб Ø16 мм (минимум 40×20 мм);
  • Штроба по полу может быть уже. В нее укладывается одна гофра для провода термодатчика.

 Термодатчик замурованный в полу будет постоянно измерять температуру пола, и «сообщать» информацию терморегулятору.

Грунтовка пола

Тщательно очистите бетонный пол на кухне от грязи и пыли. Малярным валиком прогрунтуйте пол на кухне. Для этого подойдет любая акриловая грунтовка глубокого проникновения.

Установка терморегулятора

  • В сделанные штробы заложите электротехническую гофру.
  • Одна гофра должна идти от термодатчика вниз по стене и по полу до терморегулятора (радиус изгиба не менее 5 см);
  • Вторая гофра должна идти от термодатчика до пола.
  • Концы гофр на полу заизолируйте от попадания раствора.

Некоторые мастера прокладывают одну гофру для термодатчика, а холодный кабель питания термомата прокладывают в открытом виде. Для себя я проложил бы две гофры, для клиента – по инструкции одну.

теплый-пол-кухня-31

Итог подготовки

  • Кухня освобождена от мебели;
  • Установлена монтажная коробка для терморегулятора;
  • Заложены гофры;
  • Пол кухни прогрунтован.

Укладка термомата

Начинаем укладку термомата от термодатчика. Считаем, то термомат протестирован при покупке.

Гофра с термодатчиком должна быть расположена в первом открытом витке теплового электрокабеля ( рисунок вверху).

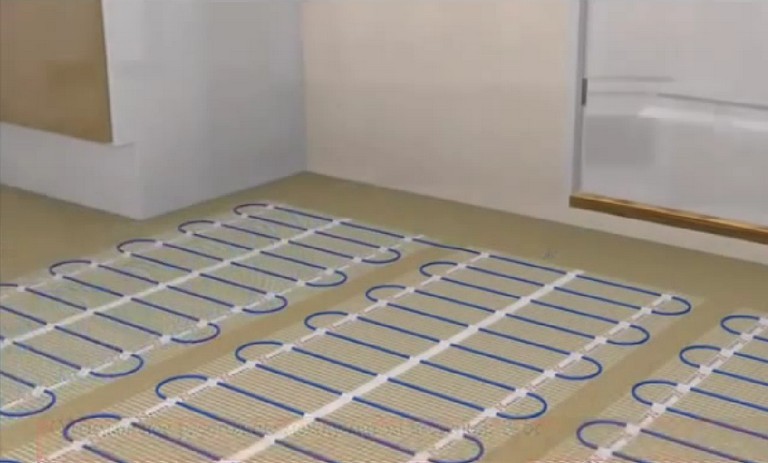

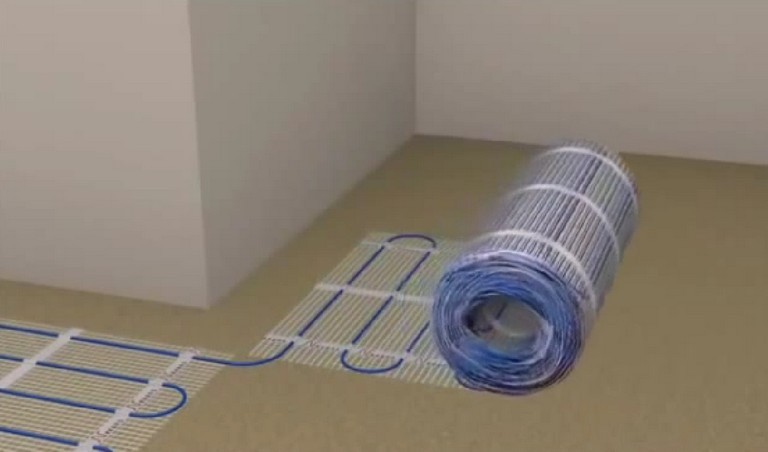

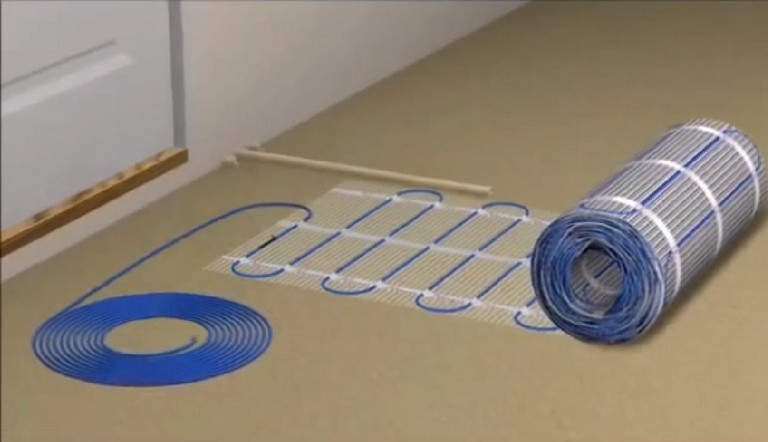

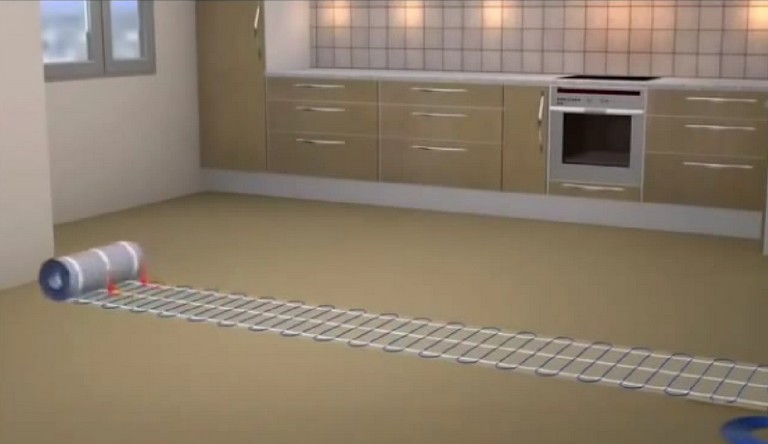

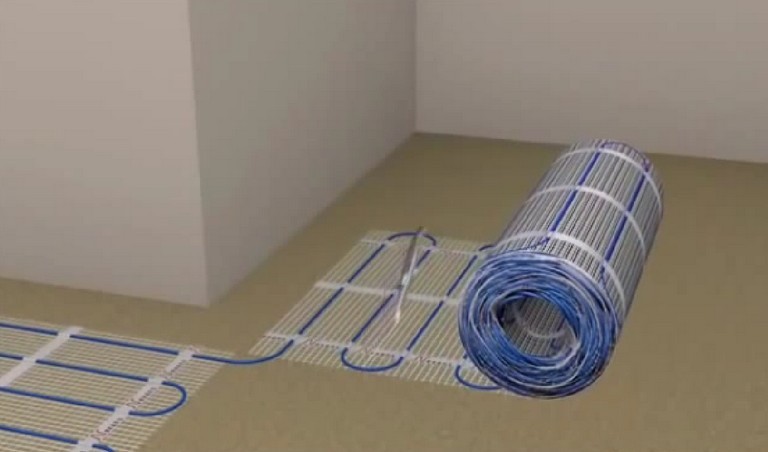

Раскручивая термомат, аккуратно раскатывайте его по кухне согласно ранее прорисованной схеме. При этом вы должны поворачивать, обходить “невидимые” препятствия и т.д.

Важно! Нельзя разрезать сам кабель, сетка термомата должна всегда быть всегда внизу, сами отопительные маты не должны пересекаться и накладываться друг на друга. Следите за сохранностью изоляции термокабеля.

Повороты. Развороты. Препятствия

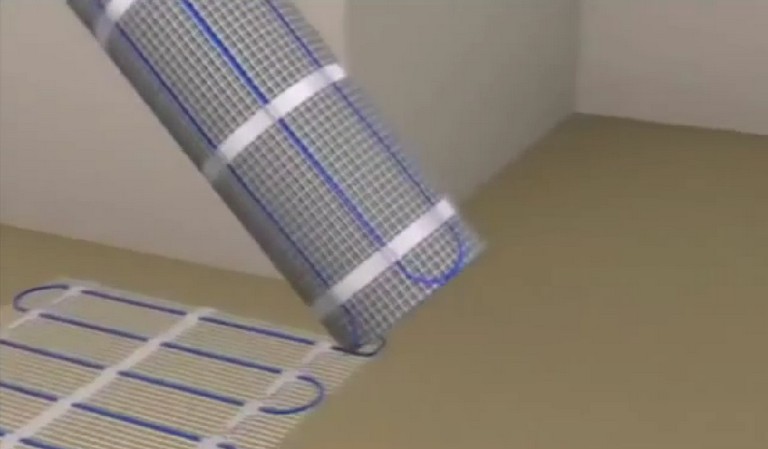

  • Для поворота термомата необходимо разрезать сетку поперек и повернуть термомат на нужный угол. При этом сетка должна располагаться всегда снизу.

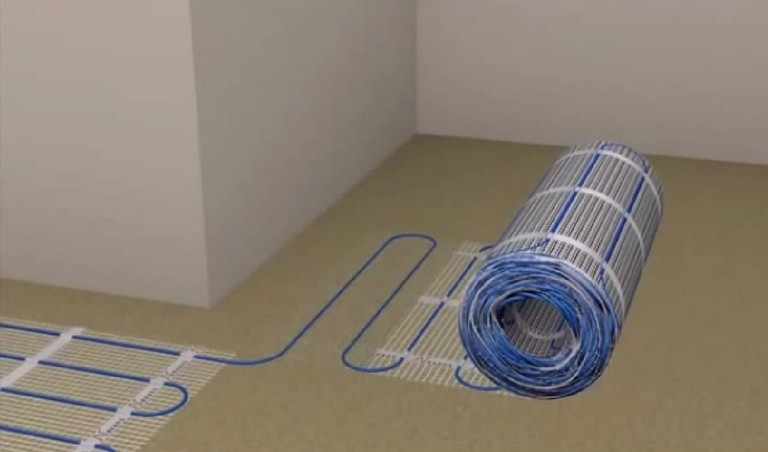

  • Разворот кабеля осуществляется при начале укладки нового ряда термомата. Расстояние межу полотнами термомата должно быть не менее 6 см.

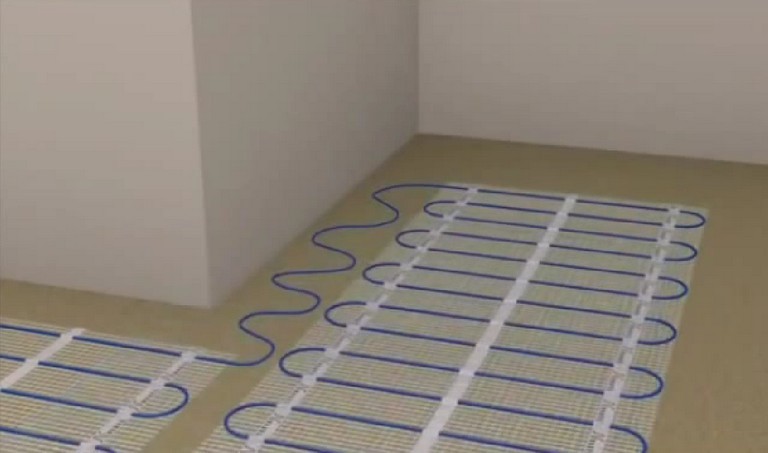

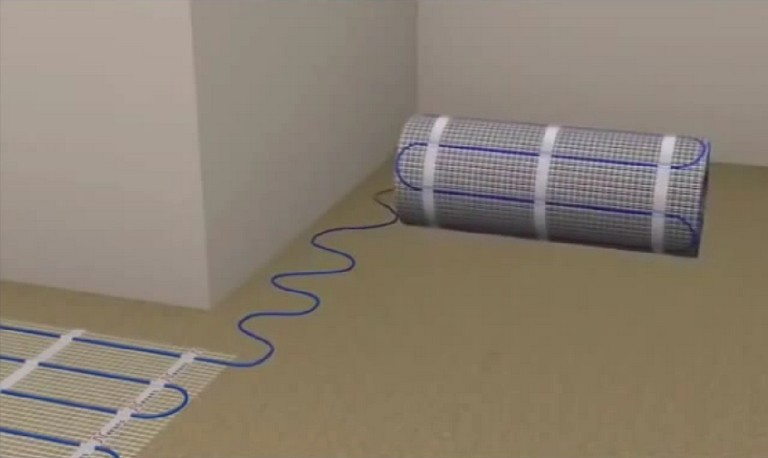

  • При обходе препятствий нужно снять часть сетки и обойти термокабелем возникшее препятствие. При этом термокабель фиксируется к полу металлизированным скотчем
  • Расстояние от термокабеля до препятствий должен быть 5-6 см.
  • Препятствия это места, где в последствии будет стоять стационарное оборудование и стандартная мебель.

Установка терморегулятора

  • В заранее проложенные гофры протяните холодный кабель термомата и провод до термодатчика;
  • Установите терморегулятор на место.

Теплый пол на кухне



Теплый пол на кухне
Подключение термодатчика

Проверка работоспособности теплого пола

Тестируем систему на работоспособность. Проверяем сопротивление термокабеля, сверяем показатели сопротивления с данными в паспорте термомата. Подключаем терморегулятор. Проверяем систему в работе.

Укладка плитки на термомат

Укладка плитки на термомат ничем не отличается от стандартных плиточных работ. Но будьте внимательны! Используйте пластиковые шпатели, чтобы не повредить кабель. Следите за сохранностью изоляции термокабеля.

теплый-пол-кухня-07

теплый-пол-кухня-13

теплый-пол-кухня-09

Не допускайте воздушных пузырей в плиточном клее. Они значительно снизят термопроводку пола. Запуск системы производите после полного высыхания плиточного клея.

На этом все! Теплый пол на кухне сделан. Время работ 1-2 дня.
